پین بوش کوپلینگ چیست؟ بررسی تخصصی و کاربردها
پین بوش کوپلینگ (Pin Bush Coupling) یکی از انواع کوپلینگهای انعطافپذیر مکانیکی است که برای انتقال گشتاور بین دو شفت استفاده میشود. این نوع کوپلینگ به دلیل طراحی ساده، قابلیت جذب ضربه و کاهش ارتعاشات، در صنایع مختلف از جمله نفت و گاز، پتروشیمی، سیمان، فولاد و ماشینسازی کاربرد گستردهای دارد.
🔧 ساختار پین بوش کوپلینگ

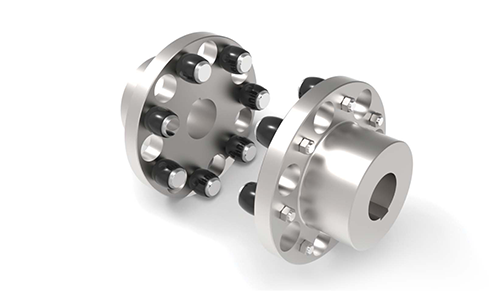

پین بوش کوپلینگ از دو فلنج (فلنج محرک و فلنج متحرک) تشکیل شده است که توسط پینهای فولادی و بوشهای لاستیکی یا پلیاورتان به یکدیگر متصل میشوند. بوشها نقش مهمی در جذب ارتعاشات و جبران ناهمراستاییهای جزئی بین شفتها دارند. این طراحی باعث میشود که کوپلینگ در برابر شوکهای مکانیکی مقاوم باشد و عمر کاری تجهیزات را افزایش دهد.
⚙️ مزایای استفاده از پین بوش کوپلینگ
- جذب ارتعاشات و ضربهها: بوشهای انعطافپذیر باعث کاهش انتقال ارتعاشات به تجهیزات متصل میشوند.
- نصب آسان و نگهداری کمهزینه: طراحی ساده این کوپلینگ باعث سهولت در نصب و کاهش هزینههای تعمیرات میشود.
- تحمل ناهمراستاییهای جزئی: این کوپلینگ میتواند ناهمراستاییهای زاویهای و موازی بین شفتها را تا حدی جبران کند.
- مقاومت بالا در برابر خوردگی و سایش: استفاده از مواد مقاوم در ساخت پینها و بوشها، عمر مفید کوپلینگ را افزایش میدهد.
🏭 کاربردهای صنعتی
پین بوش کوپلینگ در ماشینآلات صنعتی مانند پمپها، کمپرسورها، نوار نقالهها، و تجهیزات انتقال قدرت استفاده میشود. در صنایعی که نیاز به انتقال گشتاور با انعطافپذیری بالا دارند، این نوع کوپلینگ انتخابی ایدهآل است.
📈 نکات مهم برای انتخاب و خرید
هنگام انتخاب پین بوش کوپلینگ باید به موارد زیر توجه کرد:
- میزان گشتاور مورد نیاز
- سرعت دوران شفتها
- نوع محیط کاری (رطوبت، دما، مواد خورنده)
- ابعاد و استانداردهای نصب
🛠️ عملکرد فنی پین بوش کوپلینگ
پین بوش کوپلینگ بهگونهای طراحی شده که بتواند گشتاور را از یک شفت به شفت دیگر منتقل کند، در حالی که ارتعاشات، ضربهها و ناهمراستاییهای جزئی را جذب میکند. این ویژگیها بهواسطه وجود بوشهای لاستیکی یا پلیاورتان بین پینهای فلزی حاصل میشود. بوشها مانند ضربهگیر عمل کرده و از انتقال مستقیم نیروهای ناگهانی به تجهیزات جلوگیری میکنند.
📐 انواع ناهمراستایی قابل تحمل
پین بوش کوپلینگ میتواند سه نوع ناهمراستایی را تحمل کند:
- ناهمراستایی زاویهای: زمانی که محورهای دو شفت در یک خط نیستند.
- ناهمراستایی موازی: زمانی که شفتها بهصورت موازی اما با فاصله قرار دارند.
- ناهمراستایی محوری: زمانی که شفتها در امتداد محور جابجا شدهاند.
این انعطافپذیری باعث میشود که کوپلینگ در شرایط کاری سخت، عملکرد پایدار و قابل اعتمادی داشته باشد.
🧪 جنس و متریال اجزا
- پینها: معمولاً از فولاد سختکاریشده ساخته میشوند تا مقاومت بالا در برابر فشار و سایش داشته باشند.

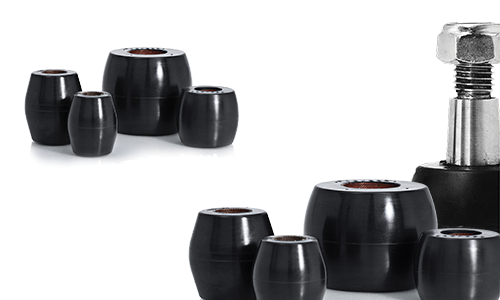

- بوشها: از لاستیک طبیعی، نئوپرن یا پلیاورتان تولید میشوند که خاصیت جذب ارتعاش و انعطافپذیری دارند.
- فلنجها: از چدن یا فولاد کربنی ساخته میشوند و در برخی موارد با پوشش ضدزنگ برای محیطهای خورنده عرضه میشوند.
