کوپلینگ N-EUPEX فلندر | بررسی تخصصی و کاربرد صنعتی
کوپلینگ N-EUPEX یکی از پرکاربردترین و قابلاعتمادترین انواع کوپلینگهای انعطافپذیر در صنعت است که توسط شرکت معتبر Flender طراحی و تولید شده است. این کوپلینگها با ساختار ساده، عملکرد مطمئن و قابلیت جذب ضربه و ارتعاش، گزینهای ایدهآل برای اتصال شفتهای موتور و گیربکس در ماشینآلات صنعتی محسوب میشوند.
ساختار و اجزای کوپلینگ N-EUPEX

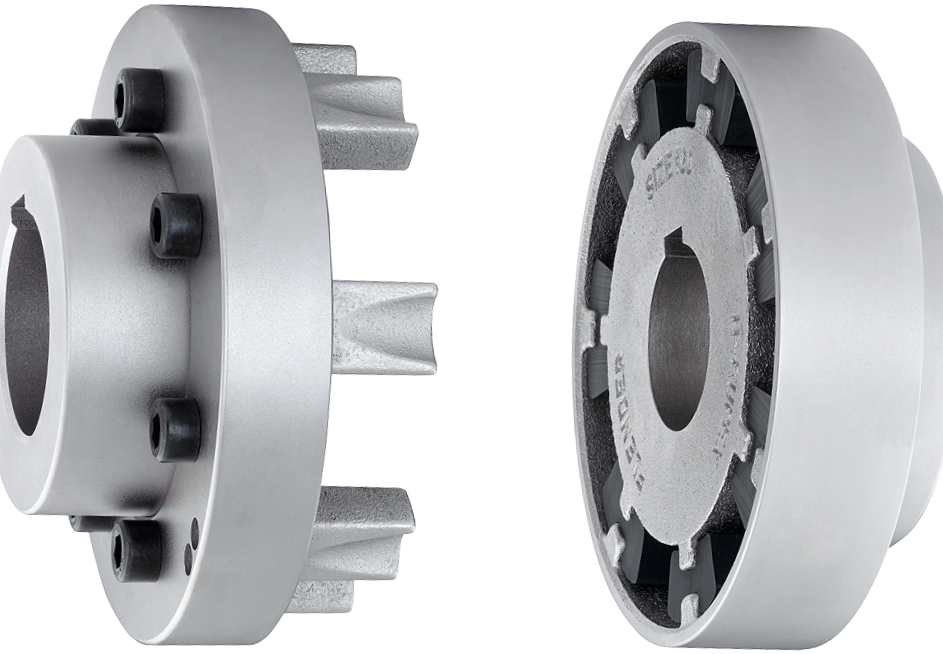

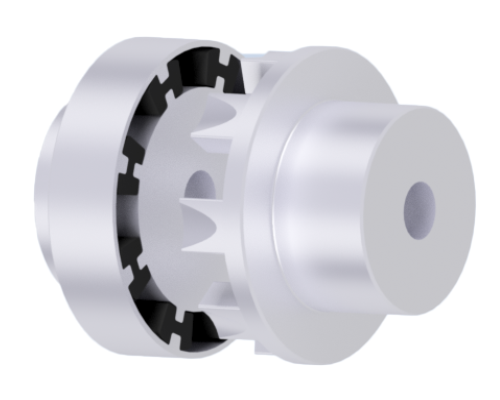

کوپلینگ N-EUPEX از دو هاب (Hub) فلزی و چند قطعه لاستیکی (رابر یا بافر) تشکیل شده است. هابها معمولاً از جنس چدن خاکستری یا فولاد ساخته میشوند و وظیفه انتقال گشتاور را بر عهده دارند. قطعات لاستیکی از جنس NBR با سختیهای مختلف (معمولاً بین 70 تا 80 Shore A) تولید میشوند و نقش مهمی در جذب ارتعاشات و جبران ناهمراستایی بین شفتها ایفا میکنند.
انواع کوپلینگ N-EUPEX
کوپلینگهای N-EUPEX در چند تایپ مختلف عرضه میشوند که هر یک برای شرایط خاصی طراحی شدهاند:
- تایپ A: دارای سه بخش مجزا و قابلیت تعویض آسان رابر بدون نیاز به جابجایی موتور.
- تایپ B: طراحی ساده با دو هاب نر و ماده، مناسب برای کاربردهای عمومی.
- تایپ H: مجهز به اسپیسر برای اتصال شفتهایی با فاصله زیاد، قابل تنظیم بر اساس نیاز مشتری.
مزایا و کاربردها
از مهمترین مزایای کوپلینگ N-EUPEX میتوان به موارد زیر اشاره کرد:
- تحمل دمایی بالا از -30°C تا +82°C (و تا 100°C با رابرهای خاص)
- مقاومت بالا در برابر سایش، روغن و شرایط محیطی سخت
- انتقال گشتاور تا 5500 نیوتنمتر
- مناسب برای کمپرسورها، پمپهای پیستونی، موتورهای الکتریکی و گیربکسها
نکات مهم برای انتخاب و نگهداری
برای انتخاب صحیح کوپلینگ N-EUPEX باید به مواردی مانند گشتاور مورد نیاز، نوع بار، سرعت دوران، و شرایط محیطی توجه کرد. همچنین تعویض دورهای رابرها و بررسی وضعیت هابها نقش مهمی در افزایش عمر مفید کوپلینگ دارد
استانداردها و گواهینامهها
کوپلینگهای N-EUPEX مطابق با استانداردهای بینالمللی مانند DIN 740 و ISO 14691 طراحی و تولید میشوند. این استانداردها تضمین میکنند که کوپلینگها از نظر ایمنی، دوام و عملکرد در شرایط صنعتی سخت، قابل اعتماد هستند. همچنین بسیاری از مدلهای N-EUPEX دارای گواهینامه ATEX برای استفاده در محیطهای انفجاری مانند پالایشگاهها و صنایع پتروشیمی هستند.
عملکرد در برابر ناترازی شفتها
یکی از مزایای کلیدی کوپلینگ N-EUPEX، توانایی آن در جبران ناترازیهای زاویهای، شعاعی و محوری بین شفتهاست. این ویژگی باعث کاهش فشار وارده به یاتاقانها و افزایش عمر تجهیزات دوار میشود. در مواردی که نصب دقیق شفتها امکانپذیر نیست، استفاده از این نوع کوپلینگ میتواند از خرابیهای زودهنگام جلوگیری کند.
نگهداری و تعمیرات پیشگیرانه
برای حفظ عملکرد بهینه کوپلینگ، توصیه میشود:
- هر ۶ تا ۱۲ ماه یکبار وضعیت رابرها بررسی شود.
- در صورت مشاهده ترک یا تغییر رنگ در قطعات لاستیکی، تعویض فوری انجام گیرد.
- پیچهای اتصال با گشتاور مناسب بسته شوند تا از لق شدن در حین کار جلوگیری شود.
