یاتاقان های بابیتی ژورنال و ژورنال تراست

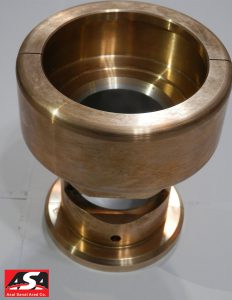

یاتاقان های ژورنال و ژورنال تراست  Bi Metal Journal & Journal Thrust Bearing

این نوع یاتاقان ها به علت طراحی ساده تر و امکان نصب آسان تر در تجهیزات بخش عمده ای از یاتاقان های  مورد مصرف در صنایع مختلف را شامل میشوند. جنس پوسته این نوع یاتاقان ها اغلب فولادی برنزی یا  چدنی است و از نظر هندسی به اشکال یاتاقان های ژورنال تر است و ژورنال تر است تقسیم بندی میشوند.  این نوع یاتاقانها به دلیل داشتن پوسته ضخیم به طور معمول قابل بازسازی هستند و امکان استفاده مجدد  از آنها وجود دارد. همچنین به منظور بهبود عملکرد و پایداری این نوع یاتاقان ها قطر داخلی آنها به  شکلهای مختلف از جمله بیضوی و خارج از مرکز ماشین کاری میگردد ریخته گری بابیت در این نوع  یاتاقان ها به روش گریز از مرکز انجام می شود.

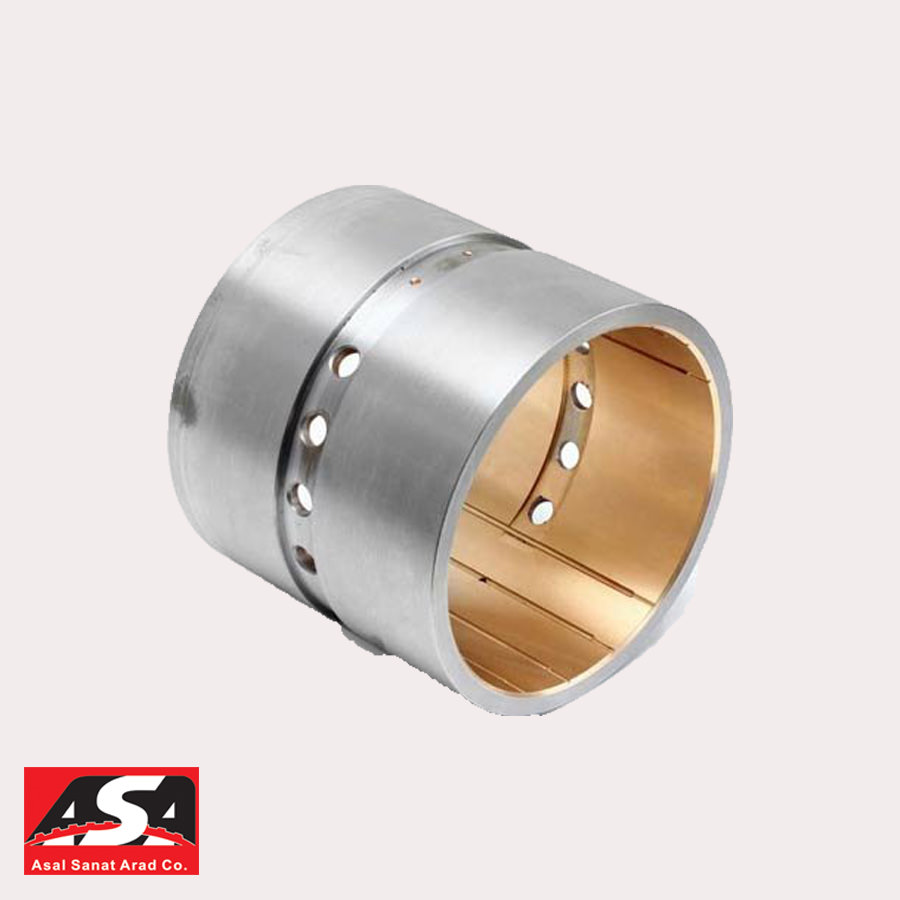

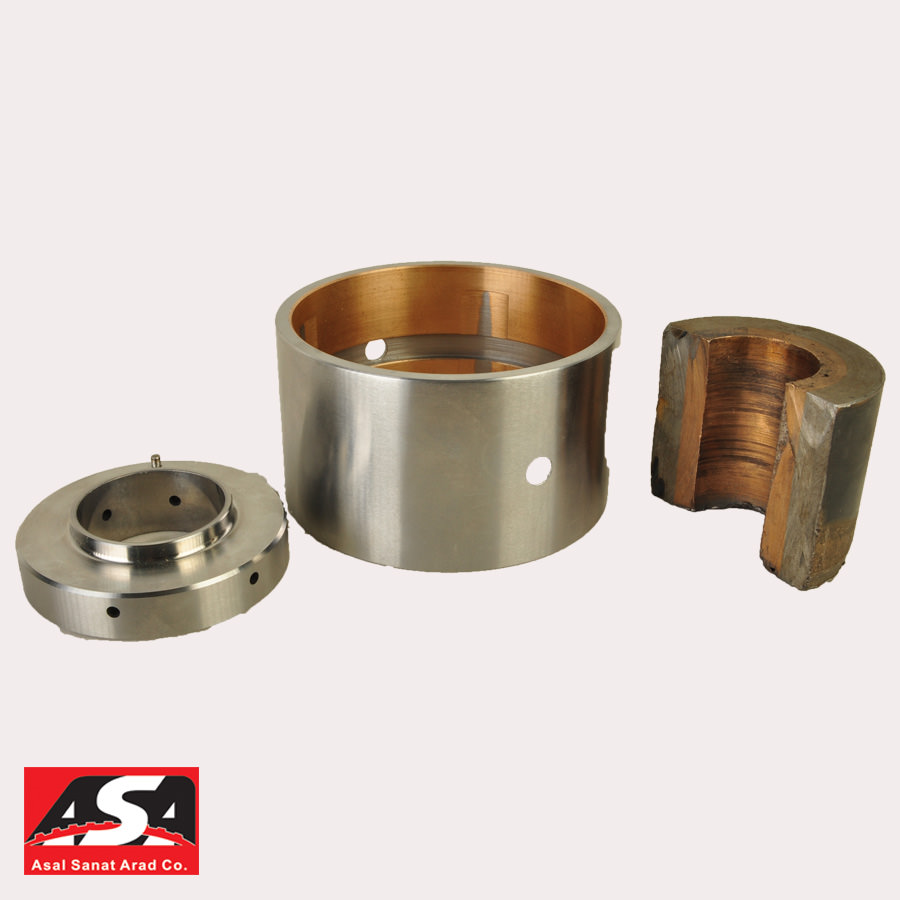

بوش و یاتاقان های خاص  Bushing & Special Bearing

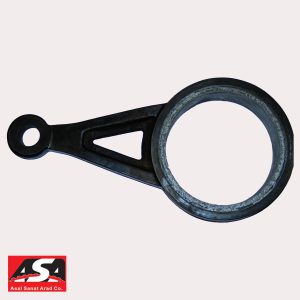

یاتاقان بوش ها عمدتاً از نوع مونومتال یا تری متال میباشند و در  تجهیزات خاص که عموماً پمپ ها و کمپرسورهای رفت و برگشتی هستند  مورد استفاده قرار میگیرند یاتاقان های خاص از جمله یاتاقان های  کفشکی crosshead shoe در گروه تولیدات شرکت مهندسی آسال صنعت آراد میباشند.

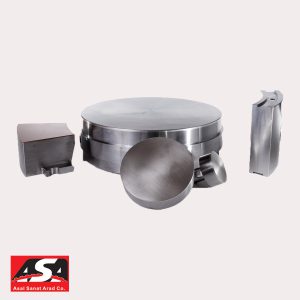

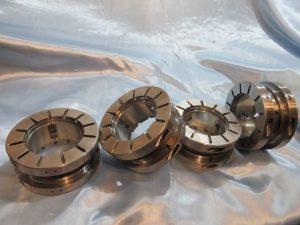

یاتاقان های پاشنه ای  Tilting Pad Journal & Thrust bearing

یاتاقان های پاشنه ای با از بین بردن ناپایداری هایی از قبیل چرخش روغن مسئول افزایش سرعت  عملکرد بیشینه در توربو ماشینها میباشند. از آنجایی که هر پد بارگزاری شده لایه روغن را به شدت  همگرا میکند بدین ترتیب شفت در مرکز یاتاقان باقی میماند در نتیجه نیروهای غیر ثابت به شدت  کاهش می یابند و یا از بین میروند و یاتاقانها دیگر به عنوان منبعی بالقوه از ناپایداری دینامیکی روتور  نخواهند بود. با افزایش راندمان عملیاتی و ضریب اطمینان اپراتورها از کاهش هزینه های عملیاتی مدت  طولانی تر عملیات و کاهش دفعات خارج شدن تجهیز از سرویس سود خواهند برد. این مزایا باعث  شده اند یاتاقانهای پاشنه ای به عنوان یاتاقان استاندارد لایه سیال برای توربو ماشینهای با سرعت بالا  بکار روند. در یاتاقانهای پاشنه ای تر است نیز از مجموعه کمکی تحت عنوان صفحات هم سطح کننده  برای جلوگیری از اعمال فشار محوری بر روی یک نقطه از یاتاقان تر است استفاده میگردد که این امر  سبب جلوگیری از صدمه دیدن یاتاقان و عملکرد مطلوب تر تجهیز میشود.

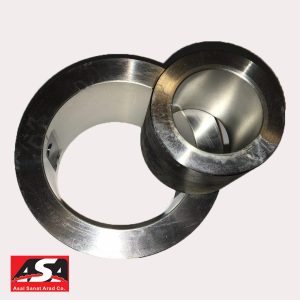

یاتاقان های سه لایه  Tri Metal Bearing

این نوع یاتاقانها بیشتر به صورت پوسته نازک طراحی میشوند و دارای سه لایه اصلی شامل پوسته  فولادی و لایه ای از آلیاژ یاتاقان از جنس برنز سربدار ( Bronze Tin Leaded High) و یک لایه  بسیار نازک از بابیت میباشند.

مزایای یاتاقان های سه لایه

استحکام خستگی بیشتر از یاتاقانهای بابیتی  قابلیت تحمل فشارهای اعمالی بالاتر

تجهیزات رفت و برگشتی و همچنین تجهیزات دوار با دور فشار و دمای عملیاتی بالا از موارد مصرف این نوع  تار تاقان ها می باشد. شرکت مهندسی آسال صنعت آراد با بهره گیری از تکنولوژی ریخته گری گریز از مرکز توانایی  تولید این قطعات تا قطر ۵۰۰ میلیمتر را دارد.
